涡轮增压技术广泛应用于现代汽油和柴油发动机,涡轮增压器的维护和维修也是汽车维修领域需求量最大的项目之一。涡轮增压系统故障种类繁多,包括叶轮和轴承的机械磨损、可变几何涡轮增压器的积碳、电子执行器故障以及增压压力控制错误等。如果没有准确的诊断,就无法确定故障原因:盲目维修会导致不必要的昂贵部件更换。MSG Equipment 提供汽车涡轮增压系统诊断设备,帮助汽车维修店精准定位问题,并为客户提供合理的维修或更换方案。
涡轮系统诊断设备的用途
涡轮增压系统诊断设备由专用支架和测试仪组成,用于检测涡轮增压器及其电子元件。与通用测量仪器不同,它们充分考虑了现代涡轮机的设计和控制特性,并可检测所有影响增压的部件:叶轮和轴承组件、可变几何驱动装置(VNT/VGT)、废气旁通阀执行器、位置传感器和压力控制系统。
诊断既可以直接在车辆上进行,无需将涡轮机从发动机上拆卸下来;也可以在拆卸涡轮增压器或单独部件后进行。这使我们能够及早区分涡轮机机械部件、电路和控制电子元件的故障,从而做出明智的维修决策。
涡轮增压诊断设备功能
现代涡轮增压系统诊断设备具备广泛的功能:
- 使用 SENT 协议测试具有 PWM 控制、模拟信号、CAN 和 LIN 总线以及位置传感器的电子执行器
- 可变几何驱动器(VNT/VGT)、废气旁通阀执行器、电磁阀和直流电机的诊断
- 在车辆和拆卸下来的涡轮增压器上使用 12V 和 24V 执行器
- 自动检测所连接执行器的类型
- 根据执行器和涡轮机的OEM编号选择验证参数
- 实时监测控制信号、反馈、功耗电流和电压
- 评估驱动行程的平滑性和完整性
- 执行器参数编程:记录末端位置、校准
- 通过专用电缆连接到标准连接器
来自领先制造商(包括 Hella、Garrett、BorgWarner、Mahle、Continental/VDO、Holset 等)的执行器数据库会随着新型涡轮增压器的推出而定期更新。这确保了设备在其整个使用寿命期间始终保持最新状态。
专用诊断设备的优势
使用专业设备进行涡轮增压系统诊断可以为汽车修理厂带来许多显著优势:
- 在将涡轮增压器从发动机中拆卸之前,先确定故障位置。
- 区分机械性涡轮机故障和电子故障
- 通过电流、反馈和图表,客观地向客户确认诊断结果。
- 购买和出售二手及翻新涡轮机时均需进行检验
- 节省时间:快速检测只需几分钟,而拆卸检测则需要数小时。
- 将客户群扩大到包括涡轮增压汽车车主。
- 软件和数据库的更新使其在未来数年内仍具有重要意义。
在汽车维修中使用诊断涡轮增压系统的设备
专用设备的引入使得汽车修理店能够提供广泛的涡轮增压系统诊断服务:
- 联系客服咨询牵引力损失、机油消耗量增加或增压故障等问题时,可进行快速诊断。
- 对送修的涡轮增压器进行入库检验
- 在组装过程中和涡轮机修复后检查执行器
- 更换后执行器的编程和培训
- 在将车辆交付给客户之前,对已完成的维修进行质量控制。
紧凑型独立设备可以直接在车辆旁边使用——在升降区或诊断站——无需连接电源插座或固定支架。
关于涡轮增压诊断设备使用的建议
为了有效使用诊断设备,建议:
- 定期更新软件和执行器数据库
- 使用专用电缆连接标准连接器——这样可以避免连接错误。
- 请注意安全注意事项:测试过程中,执行器会用力移动杆。
- 保留维修前后的检查结果,以向客户确认工作质量。
MSG Equipment的涡轮增压系统产品线不断扩展。如需了解设备性能和价格的详细信息,请联系我们的专家。MSG Equipment的顾问将帮助您为您的汽车修理厂选择最佳解决方案,并提供必要的技术支持。
关于MS611的常见问题:
1. MS611是什么?它是用来做什么的?

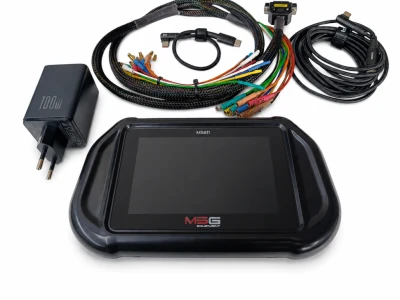

MS611是一款便携式设备,用于诊断和编程电子涡轮增压器执行器,包括可变几何涡轮增压器执行器(VNT/VGT)、废气旁通阀执行器、电磁阀以及带位置传感器的执行器。该设备可为执行器供电,生成所需的控制信号,读取反馈和电流消耗,并将所有这些信息(包括图表)实时显示在屏幕上。
2. 你需要一台电脑还是一个单独的程序?
不,MS611 是一款完全独立的触摸屏设备。只需要用电脑复制更新文件即可。
3. 是否可以在不拆卸涡轮机的情况下直接在车上检查执行器?
是的。该装置在执行器或涡轮增压器拆卸后以及安装在车辆上均可使用。在车辆上操作时,请务必小心:执行器在压力下移动活塞杆,因此请勿将手伸入机构的运动区域。
4. 该设备支持哪些类型的执行器?
该设备支持多种类型的执行器,包括通过 PWM(脉冲宽度调制)、模拟信号、CAN 和 LIN 总线控制的执行器,使用 SENT 协议的位置传感器,带电子位置传感器的真空执行器,以及电磁阀和直流电机。此外,该设备还支持不带内置驱动器的执行器:在这种情况下,设备会自动控制电机并监控位置传感器。
5. 数据库中包含哪些执行器制造商?
Hella、Garrett、BorgWarner、Mahle、Continental/VDO、Mando、KAMTEC、MOBIS、Holset(康明斯)、Hitachi、Mitsubishi、Bosch、Toyota、Magneti Marelli、Sonceboz(路虎)、JRone 等公司。数据库持续更新。最新列表可在设备中查看,也可向管理员索取。
6. 如果我的执行器不在数据库中,我该怎么办?
请使用自动检测或手动模式。如果我们无法验证执行器,请提供其编号;我们会将此类请求视为扩充数据库和扩展电缆选择范围的依据。
7. 有哪些诊断模式?
三种模式:
- 数据库 – 通过执行器或涡轮机的 OEM 编号选择执行器;设备自动下载所有测试参数。
- 自动检测 – 如果号码未知,设备会自动确定信号类型并找到极端位置。
- 手动模式 – 参数手动设置,没有基准(手动 PWM、无驱动器驱动、阀门、直流电机、强制 CAN 模式)。
8. 测试过程中设备显示什么?
显示屏会显示设定位置和实际位置(通过反馈)、当前电流和最大电流、电压以及实时电流图。对于 CAN/LIN 执行器,还会输出执行器自身的其他数据:类型、ID 和温度。此外,还提供自动边缘到边缘运行功能,用于评估执行器运动的平滑度。
9. 如何从结果中判断执行器是否故障?
典型症状:
- 执行器不移动,也不消耗电流;
- 鱼竿还没到边缘就卡住了;
- 电流超过允许值或图表上出现明显的抖动;
- 位置传感器读数不会发生变化,或者在同一点出现下降。
10. MS611 程序可以做什么?
- PWM 执行器 VDO 和 Mando – 学习极端位置。
- Hella CAN 和 LIN 执行器 – 搜索和记录极端位置、旋转方向、PWM 频率。
- Holset(康明斯)执行器 – 起始位置、校准、滞后、结果记录。
每个条目都通过对执行器存储器进行反向读取来确认。
11. 基本配送套餐包含哪些内容?
MS611 测试仪、支持 Power Delivery 的 USB Type-C 电源适配器、USB Type-C 数据线以及带适配器接头的通用诊断线缆。特定执行器连接器的专用线缆需单独购买。
12. 既然有通用电缆,为什么还需要专用电缆呢?
专用电缆可直接连接到执行器的标准连接器,确保引脚排列正确,并包含自动测试软件选择功能。通用电缆专为罕见或新型执行器设计,此类执行器目前尚无专用电缆,用户需要了解其引脚排列。
13. 总共有多少根电缆?如何选择合适的电缆?
该系列包含 27 种专用电缆和 1 种通用电缆。所需电缆列于设备数据库中每个执行器的卡片上。您也可以通过管理器按执行器或涡轮机编号选择电缆。
14. 该设备如何知道哪个执行器已连接?
每根诊断电缆都嵌入了一个带有编号的电子标签。设备会自动读取该标签,筛选数据库中已连接的电缆,并防止使用不匹配的电缆运行测试。这可以保护执行器免受错误连接的影响。
15. 该设备由什么电源供电?它需要 220V 电源插座吗?
该设备通过支持PD快充协议的USB Type-C接口供电,最低输出功率为80W。您可以使用随附的适配器或支持此功率的USB-C PD输出的移动电源。设备背面设有磁吸式移动电源接口,无需电源插座即可使用。
16. 如果我连接一个弱电源会发生什么?
设备将检查可用的电源配置文件,并在电源不足时显示警告。在连接合适的电源之前,测试模式将不可用。
17. 该装置向执行器提供多大的电压和电流?
可调电压范围为 1 至 30 V,因此支持 12 V 和 24 V 执行器。电流最大可达 5 A,阈值由测试程序或数据库设定。
18. 该设备有哪些保护措施?
- 具有可调阈值的电流保护;
- 过热保护;
- 控制总线通信中断,并自动关闭执行器电源;
- 测试过程中电缆断开时自动断电;
- 平稳地从阀门绕组中移除电压。
19. “无连接”或“执行器无响应”消息是什么意思?
最常见的原因是电缆错误、连接器接触不良或执行器板故障。检查电缆和连接器,确保数据库中已选择正确的执行器,然后重复测试。
20. “类型错误”信息是什么意思?
Hella CAN执行器有两种控制选项:全CAN和CAN+PWM。如果数据库中选择了一种选项,但实际连接的是另一种,则设备不会运行测试,以避免损坏执行器。请选择与所连接执行器对应的数据库条目。
21. 软件和执行器数据库是如何更新的?
更新文件可从制造商网站的产品页面下载,并通过 USB Type-C 数据线复制到设备。然后从设置菜单启动更新。执行器数据库的更新方式相同——只需替换数据库文件即可。更新免费。
22. 有哪些界面语言可供选择?
乌克兰语和英语。
